松木です。



バーテープに”速さ”を求めた結果。超薄手OGK『BT-06』インプレッション。 振動吸収性 グリップ力 重量 軽さ インプレ

「エアロハンドルのどこまでバーテープを巻くのか」という問題。

大抵の場合、次の二択です。



  • 見た目を意識して、上の写真のようにブラケットまでしか巻かない
  • 上ハンドルを持つ位置まで巻く



ですが、空力学的な観点も入れて、もう少し深く考えてみたいと思います。



空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか? swiss side

空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか? swiss side cube

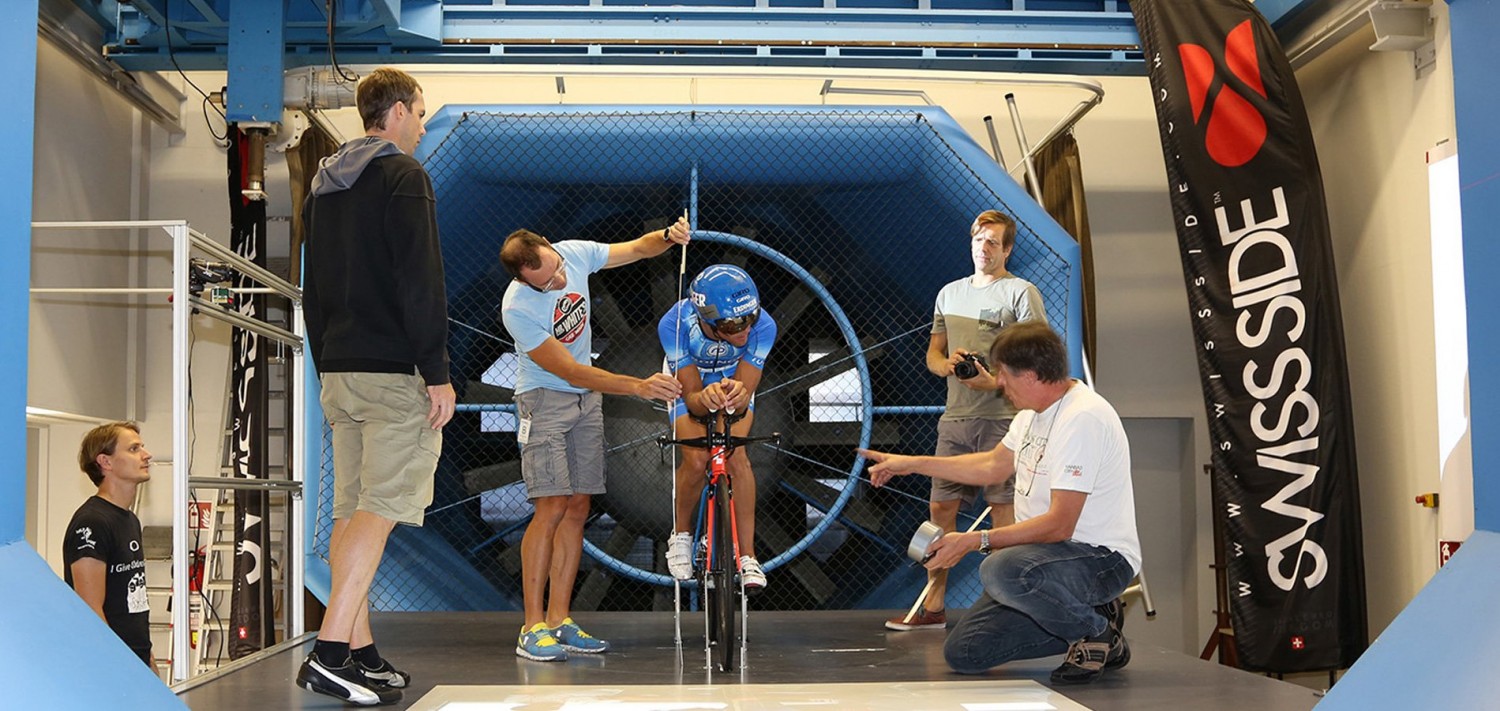

F1のエアロダイナミクス研究、
他メーカー(「DT SWISS」「CUBE」)との共同開発、
自社ブランドホイールの制作。



空気抵抗に関する事業を幅広く行っている
空力のスペシャリスト集団「SWISS SIDE」



空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか?

彼らによって、
「バーテープの位置の違いで、どれくらい空気抵抗が変わるのか?」
という、少し気になっていた疑問が明らかにされました。



スポンサーリンク

実験方法

空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか? 風洞実験

キャニオンのエアロロード「Aeroad」を使います。

専用エアロハンドルに、一般的な厚さのコルクバーテープを巻き、
45km/h走行を想定して風洞実験を実施。

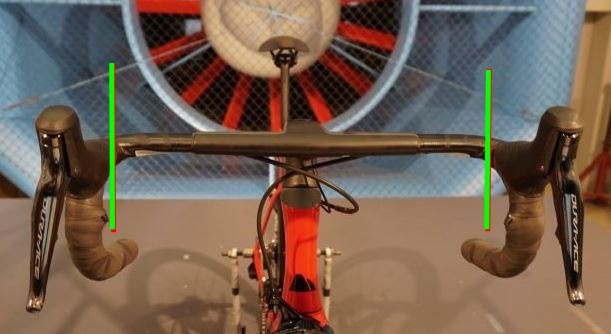

空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか?

①ステム近くまでバーテープを巻く

意外にもトッププロ選手にしばしば見られる巻き方で、
フルームのバイクなんかも比較的この状態に近いです。



空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか?

②上ハン部分には一切バーテープを巻かない

「見た目」「エアロ」を重視した位置です。

自分は上ハンドルを全く握らないので、この状態。



③「①」と「②」の間までバーテープを巻く

上の写真だと、段差になっている辺り
最もポピュラーな位置までバーテープを巻いた状態。



以上の3パターンで比較されました。

実験結果

空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか? 空気抵抗 データ
(縦軸:空気抵抗/横軸:ヨー角)

①+0.7w(水色)
②-0.7w(黄緑)
③0w(赤)(基準)



①と②の差は1.4w

45km/hだと速すぎるので、
もう少し現実的な42km/hに換算すると、およそ1.14w



これは、速度差にして0.053km/h
40キロTTをした際には、4.3秒50mのアドバンテージを生む計算になります。



決して大きな効果とは言えませんが、
競技者にしたら無視できない数字でもあるように思います。



スポンサーリンク

どこまでバーテープを巻くべきかの結論

空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか?

2016年の「ツール・ド・おきなわ」で40km独走優勝した増田選手。

”ブラケットの角”を持ち、肘を90度に曲げて頭を下げた
非常に空気抵抗を小さいエアロフォームで逃げ続けました。



全日本選手権ロードレース2017優勝者畑中勇介は、どんな機材で戦っていたのか?

そして、こちらが2017年「全日本ロード」で31km独走優勝した畑中選手。

増田選手と似たフォームを取っていますが、
ブラケットではなく、”上ハンドル”に腕を置いています。



空力学的に考えて、エアロハンドルにどこまでバーテープを巻くべきか?

このフォーム、横幅が相当コンパクトになり、
お腹の空間に入ってくる空気もかなり減らせます。

空気抵抗の割合が圧倒的に大きい「体部分」だけあって
増田選手のフォームと比べて-10w、+0.5km/hも十分ありえそうです。



その反面、明らかに安定感は低くなってしまいますが、

バーテープをステム近くまで巻いていれば、
上ハンに置いた腕は滑りにくい上に、クッションで痛くなりにくいため、
長時間、このフォームを維持しやすくなります。





「常時+0.053km/h」か「勝負所での+0.5km/h巡航」という選択。



今回の「SWISS SIDE」の実験結果を受け、
さらに「勝つためにはどちらの選択が正解なのか」と考えてみた結果、
「ステム近くまでバーテープを巻こう」と思い直しました。
(ただし、ヒルクライムなら、やはり巻かないほうが有利かと)
